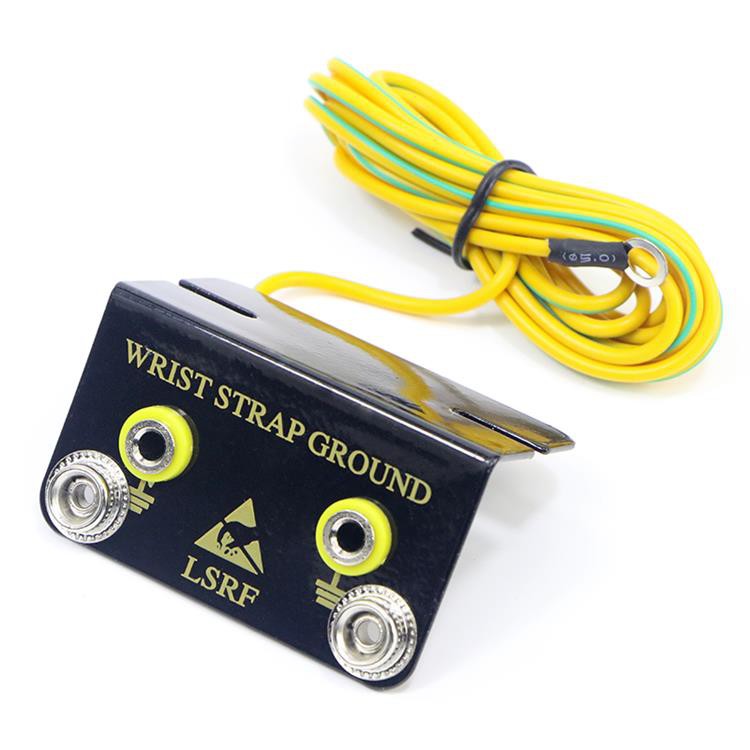

帯電防止接地装置の取り付け方法
良好な接地のために、いくつかの大きな銅板を外側の大きなピットに埋めてから、銅棒または銅ネットを使用して屋内に接続し、良好な結果を得る必要があります（他の金属も問題ありませんが、腐食しやすいです）
コンピュータルームの接地システムは、寄生容量結合の干渉を防ぎ、機器と人の安全を保護し、コンピュータシステムの安定した信頼性の高い動作を保証するための重要な手段です。
電子計算機の接地システムは、干渉防止設計において*シンプルで*経済的であり、*重要な効果の方法でもあります。 接地とシールドを正しく組み合わせることができれば、ノイズの問題をより適切に解決できます。
したがって、コンピュータシステムの安全性、信頼性、安定性を確保し、機器や人の安全を確保するために、さまざまな種類のコンピュータのさまざまな要件に合わせて適切な接地システムを設計する必要があります。
国家標準& quot; Computer Technical Requirements"のコンピュータ接地システムの要件によると、コンピューティングステーションには一般に次の種類の接地があります。
コンピュータシステムのDCグラウンド。 抵抗値は1Ω以下です。
AC作業場; 抵抗値は4Ω以下です。
安全保護グラウンド; 抵抗値は4Ω以下です。
帯電防止接地; 抵抗値は4Ω以上です。
雷保護グラウンド; 抵抗値は10Ω以上です。
いわゆる接地とは、回路内の特定のポイントまたは特定の金属シェルをワイヤで接地に接続することを指します。 目標は、接地電流の流れを促進することです。 したがって、接地抵抗が低いほど、接地電流が流れやすくなります。 さらに、電子計算機システムの接地のために、ノイズを引き起こす潜在的な変動を最小限に抑えることも望ましい。 したがって、接地抵抗も可能な限り低くなります。
コンピュータの接地を扱うときは、次の2つの点に注意する必要があります。
信号回路と電源回路、高電圧回路と低電圧回路は、共通のグランドループを使用しないでください。
敏感な回路の接地は、接地の戻りと静電誘導によって引き起こされる干渉を防ぐために、絶縁またはシールドする必要があります。
いくつかのアース線の機能と実装方法を以下に説明します。
コミュニケーション職場の役割
コンピュータシステムには、コンピュータ周辺機器、変圧器、空調機器キャビネットのファン、保守機器など、380V / 220VAC電源を使用する電気機器が多数あります。 国の規制によると、作業接地が必要です。つまり、中性点が接地されています。 、二次接地とも呼ばれます。 その役割は、個人の安全と機器の安全を確保することです。
コンピュータシステムには多くのAC機器がありますが、AC機器の二次接地問題は人に深刻に受け止められないことが多く、人や機器に不必要な害を及ぼすことがよくあります。
具体的な対策：
コンピュータの外側の中性点を絶縁電線で配電キャビネットの中性線に直列に接続し、接地バスで接地します。 エアコン、外気ファン、周波数安定化および電圧安定化装置などの他のAC装置の中性点は、電気規則に従って独立して接地されています。
安全な保護地
機械室のすべての機器のシェルとモーター、エアコンなどのシェルと、安全アースと呼ばれるアースとの間をしっかりと接地してください。 絶縁が破壊されると、シャーシとアース間の浮遊インピーダンスが非常に大きくなるため、シャーシの電圧は基本的にAC電源の電圧（220V）と等しくなります。 人体がケースに接触し、人体の地面への絶縁が不十分な場合、人体を通過して地球にかなりの電流が流れ、非常に危険です。 ケースが接地されている場合、状況はまったく異なります。 絶縁が破壊されると、アース短絡電流がアース線と人体の2つの経路に沿ってアースに流れ込みます。 接地抵抗は非常に小さいため、人体の抵抗よりもはるかに小さくなります。 大きな値の電流は接地抵抗を介して地球に流れ込み、個人の安全を守ります。
対策の実施：
コンピュータルームの安全保護アースは、すべてのキャビネットのキャビネットを複数の絶縁電線と直列に接続してから、アースバスを使用することです（マルチストランド編組線はアースに接続されています）。
エアコンなど、コンピュータルーム内の他の機器は個別に接続されています。
コンピュータシステムのDCグランドは、論理グランドとも呼ばれます。
コンピュータが正常に動作するためには、マシンのすべての電子回路が、ゼロ電位の基準点である安定したベース電位で動作する必要があります。 DCグランドを設計するときは、各回路の電流が共通のグランドインピーダンスを流れるときに発生するノイズ電圧を排除するように注意する必要があります。 DCアースを一時停止する代わりに、DCアースを使用してアースに接続します。 つまり、電子計算機のデジタル回路は同じ電位でアースに接続されており、抵抗値はパーティAの要件に従って決定されます。
DCアースを使用してアースに接続するシステムでは、同時に優れた安全保護アースシステムも必要です。 さらに、DCアースとケーシング安全アースは多くのコンピュータシステムで分離されています。つまり、コンピュータルームでは互いに絶縁されています。 このようにして、高周波干渉のための低抵抗経路が地面に提供され、シャーシの電気（静電気）の放電のための低抵抗経路も提供されます。
DCアースの接続と選択：
直列接地：マルチポイント接地、いわゆる直列接地は、コンピューティングシステム内の各デバイスのDC接地線をDC接地線として銅板に直列に接続することです。 このとき使用する直線は、マルチストランド編組または銅テープであり、ケースから絶縁する必要があることに注意してください。
並列接地：シングルポイント接地コンピュータシステムでは、マルチストランドシールドフレキシブルワイヤが銅ブロックの接地線に接続され、銅ブロックは絶縁材料でパッドされています。
避雷
雷は大気中の自然な放電現象です。 落雷の放電速度は非常に速く、落雷電流の変化も非常に激しいです。 雷雲が放電し始めると、雷電流は急激に増加し、雷の間に電流は200〜300kAに達する可能性があります。 雷の破壊的な影響は、基本的に3つのカテゴリに分類できます。 **クラスは、直接雷の影響です。つまり、建物や設備に直接落雷します。 損傷を与えます。 **カテゴリは、通常、誘導雷と呼ばれる雷の二次作用です。つまり、雷電流によって生成される磁気効果と静電効果は、次のように表されます。雷電流によって生成される電磁界は、雷とともに大幅に変化します。現在。 一方、静電荷誘導は、金属物体または電気回路に高電圧（最大数十万ボルト）を誘導し、機器や人員の安全を著しく危険にさらす可能性があります。 3番目のタイプは、雷電流が電線やパイプラインに沿って建物の内部に高電圧を伝達し、いわゆる潜在的な導入を形成することです。これはもちろん非常に危険です。
避雷装置の構成
一般的に言えば、避雷装置は3つの基本的な部分に分けることができます。
エアターミネーション
空気終端装置は、雷受信装置とも呼ばれ、雷電流を受け取る金属導体であり、一般に避雷針、雷ベルト、または雷ネットと呼ばれます。
ダウンライン
ダウンコンダクターは、避雷針（ネット）と接地装置を接続するコンダクターであり、通常、屋根と壁に配置されます。 その機能は、雷電流を雷装置から接地装置に導くことです。
接地装置-接地ステーク
なお、機器や人の安全のために、避雷接地とDC接地および安全保護接地との距離は15m以上とする必要があります。
複数の接地システム間の関係
DCアース、安全保護アース、AC作業アース、避雷アースを1つのシステムに組み合わせ、それらを異なる地盤に接続すると、他の機器が安定した動作を妨げるのを防ぐことができるという最大の利点があります。コンピューター。 複雑さは高くつき、適切な機会を見つけるのは困難です。
現在、このような方式を採用しており、DCアースと避雷アースは別々にアースされ、安全保護アースとAC作業アースはグラウンドパイルを共有しています。 つまり、コンピュータルーム内のすべてのAC電源装置の中性線は、配電キャビネットの中性端子と一緒に接続されています。 次に、各機器のエンクロージャー（フレーム）は絶縁電線で接続され、配電キャビネットの中性端子にも接続されます。 次に、バスバーを使用して機械室に接続し、接地パイルに接続します。
